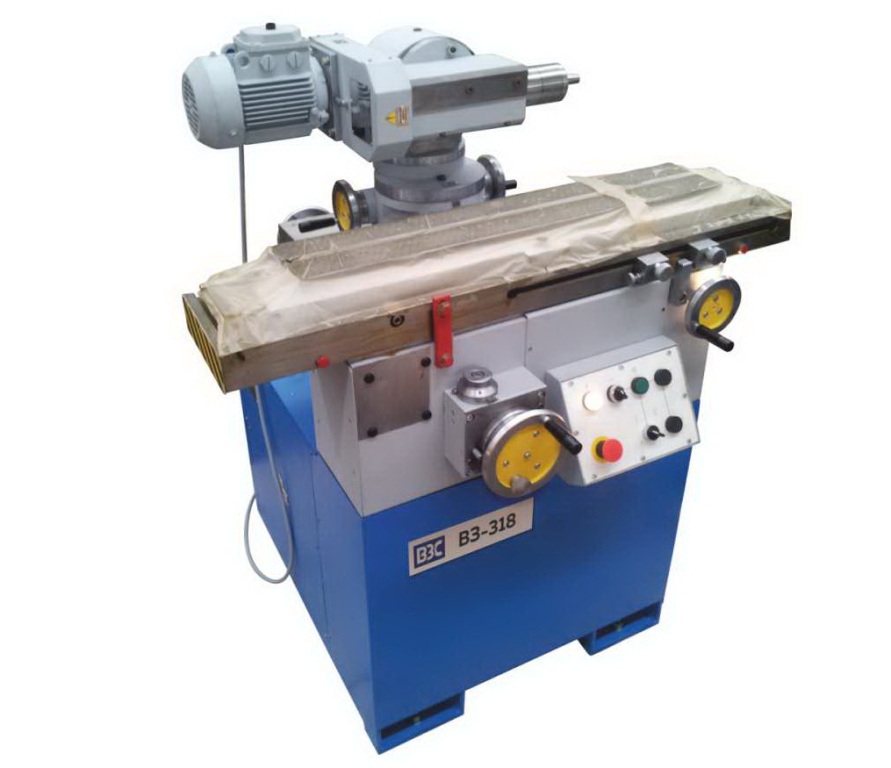

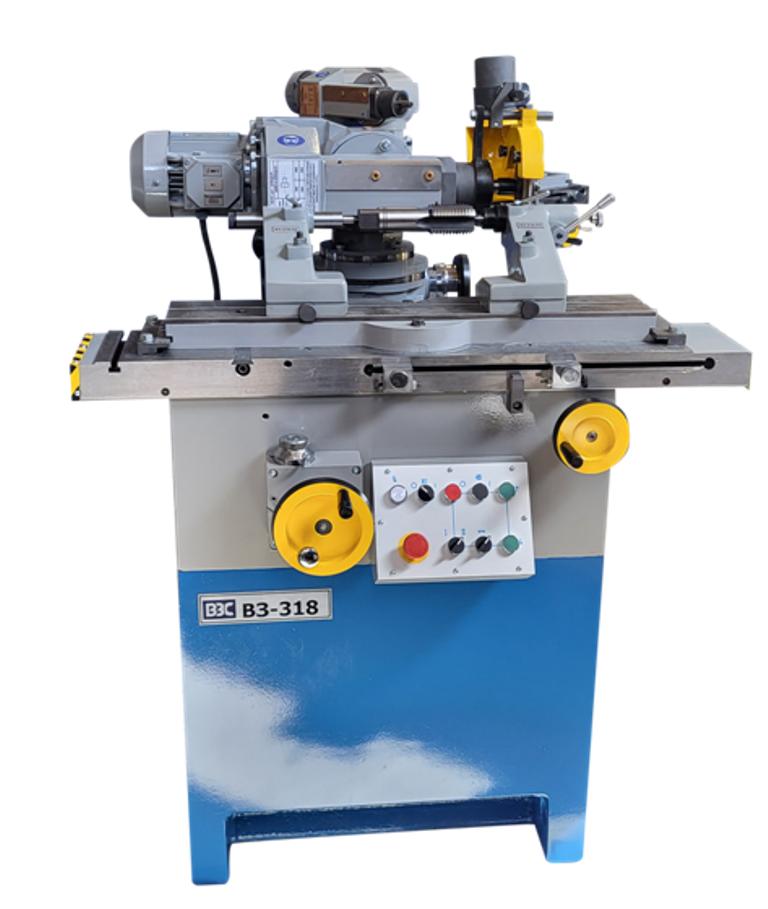

Станок заточной
ВЗ-318
Назначение |
| Предназначен для ручной заточки и доводки основных видов режущего инструмента, а также выполне¬ния шлифовальных работ (плоского, круглого наружного и внутреннего шлифования) с использованием приспособлений поставляемых за отдельную плату. |
Технические характеристики |
| Технические характеристики: | ВЗ-318 |
| Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм | 250(330) |
| Наибольшая длина изделия, устанавливаемого в центровых бабках, мм | 500(1040) |
| Наибольшая длина обрабатываемой поверхности, мм | 225 |
| Наибольшие диаметры устанавливаемого шлифовального круга типа 1 по ИСО 525-86 (ГОСТ 2424-83)/ остальных типов, мм | 150/125 |
| Наибольшее продольное перемещение стола, мм | 350 |
| Наибольший угол поворота стола в горизонтальной плоскости в среднем положении, град. | |
| по часовой стрелке | 45 |
| против часовой стрелки | 45 |
| Наибольший угол поворота стола в горизонтальной плоскости по шкале точного поворота, град. | |
| по часовой стрелке | 8 |
| против часовой стрелки | 8 |
| Наибольшее вертикальное перемещение шлифовальной головки, мм | 200 |
| Наибольшее поперечное перемещение шлифовальной головки, мм | 200 |
| Наибольшее смещение оси шлифовального круга в горизонтальной плоскости за счет эксцентрической плиты, мм | 100 |
| Наибольший угол поворота шлифовальной головки в горизонтальной плоскости, град. | 360 |
| Наибольший угол поворота шлифовальной головки в вертикальной плоскости, град. | |
| по часовой стрелке | 200 |
| против часовой стрелки | 20 |
| Скорость продольного перемещения стола, м/мин (регулируется бесступенчато), м/мин | 0,2...8 |
| Пределы частоты вращения шлифовального шпинделя, мин 1 ступенчатое регулирование бесступенчатое регулирование (частотный привод)* | 2800; 4000; 5600; 8000; (2800...8000)* |
| Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин | 390 |
| Мощность привода главного движения, кВт | 0,85 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 1,03 |
| Габаритные размеры станка (без приставного оборудования)(ДхШхВ), мм | |
| длина | 1085 |
| ширина | 1195 |
| высота | 1630 |
| Масса станка вместе с отдельно расположенными агрегатами и электрооборудованием, кг | 780 |
| Показатели шероховатости обработки (в партии) образцов-изделий | |
| Шлифование торцом абразивного круга, мкмRa | Ra < 0.32 |
| Шлифование торцом алмазного круга, мкмRа | Ra < 0.16 |
| Класс точности станка по ГОСТ 8-82 | B |
| * Опция поставляется за отдельную плату |
